構成安全火花防爆系統的有哪些要素
2011-03-04安全火花防爆系統
電動儀表存在電路打火的可能。如果從電路設計就開始考慮防爆，把電路在短路、開路及誤操作等各種狀態下可能發生的火花都限制在爆炸性氣體的點火能量之下，則此儀表稱為安全火花防爆儀表。安全柵的作用
安全火花防爆儀表只能保證本儀表內部不發生危險火花，對其它儀表通過信號線傳入的能量是否安全則無法保證。如果在與其它儀表的電路連線之間設置安全柵，防止危險能量進入，則完全做到了安全火花防爆。
構成安全火花防爆系統的二要素：
① 在危險現場使用的儀表必須是安全火花防爆儀表（本安儀表）。
② 現場儀表與危險場所之間的電路連接必須經過安全柵（防爆柵）。
本安自動化（安全火花）防爆系統的組成
它包括兩部分：①安裝在危險場所（現場）的本安電路；
②安裝在非危險場所的非本安電路。

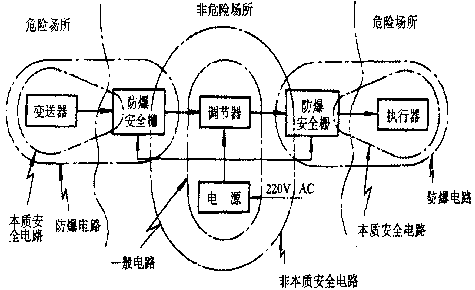

如圖所示。為了防止非本安電路中過大能量進入危險場所的本安電路，兩者之間采用防爆安全柵。使整個系統具有本安防爆性能。
