一概述

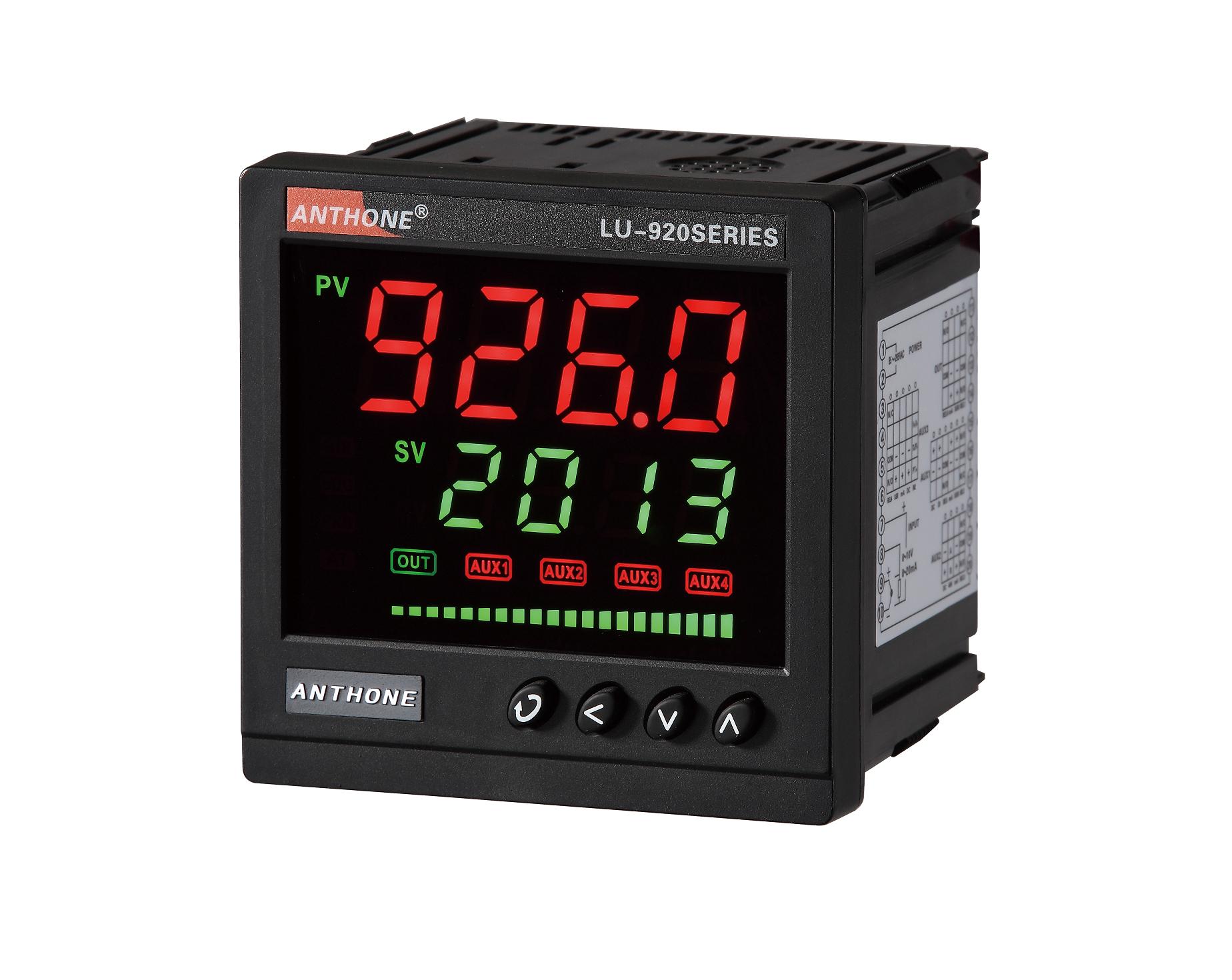

LU-922M 記憶型位式調節儀是一種采用全新設計理念的高性能、高可靠性智能型工業調節儀表。專為輕
工機械、烘箱、試驗設備、制冷/制熱設備等溫度、流量、壓力、液位等調節控制而設計。廣泛應用于化工、陶瓷、冶金、石化、熱處理等行業。
主要特點：
采用先進的ARM 處理器，處理速度快，接口部件簡單，可靠性穩定性強。
包含了各種常用分度號的熱電偶、熱電阻、標準電壓、標準電流等信號，快速準確的非線性校正算法，
保證了數字化采樣的精度。
獨有的控制過程記憶功能，可設置1024 點的控制過程記憶數據，記憶模式包括PV、PV+MV 記憶兩種。
記憶間隔1~60 秒可調。用戶可通過一鍵操作快速瀏覽，記憶數據根據瀏覽時間要求自動刷新。此功能可快速分析控制效果，便于控制維護。
豐富的報警輸出，4 組報警寄存器自由組合，自由定義到任意物理輸出接口?？蓪?shí)現閥值報警、偏差報警等
雙排4 位數碼管加20 線光柱顯示，人機交互操作，簡單易用。
即插即用模塊化結構，豐富的輸出規格，適用于各種應用需要。
采用標準MODBUS 通訊協議，通用性強，可靠性高
抗干擾性能強，通過工業三級電磁兼容測試要求。
二主要技術指標
* 輸入規格及量程范圍：
熱電偶：S（-50~1768）、R（-50~1768）、B（250~1820）、K（-200~1372）、N（-200~1300）、
E（-200~1000）、J（-200~1200）、T（-200~400）
熱電阻：PT100（-200~800）、Cu50（-50~150）、Cu100（-50~150）、
標準毫伏信號：自定義0~100mV
標準電阻信號：自定義0~500 歐姆
標準電壓信號：0~10V、0~5V、1~5V、自定義0~10V
標準電流信號：4~20mA、0~10mA、自定義0~20mA
* 測量精度：0.2 級（±0.2%FS±1 個字）
* 冷端補償：±1℃ * 采樣分辨率：1℃或0.1℃
* 采樣周期：0.5 秒* 斷偶斷阻超量程檢測，顯示5b
* 控制方式：位式控制
* 輸出方式：SSr 固態繼電器觸發輸出（15VDC/30mA）、可控硅過零觸發輸出
rELA 繼電器觸點常開輸出（250VAC/3A）
* 報警功能：4 組報警寄存器，自由對應到各輸出位置
9 種報警方式選擇（單邊回差上限報警、單邊回差下限報警、雙邊回差的上限報警、雙邊
回差的下限報警、正偏差報警、負偏差報警、正負偏差外報警、正負偏
差內報警、故障報警）
* 電源電壓：85~265VAC * 整機功耗：小于4W
* 使用環境：溫度-10~+60℃，濕度0~80RH%
三輸出接口模塊
G1 固態繼電器驅動電壓輸出模塊（DC15V/30mA）
I5 光電隔離的模擬量電流輸出模塊
U5 光電隔離的模擬量電壓輸出模塊
J5 繼電器觸點輸出模塊（250VAC/3A，常開）
J6 繼電器觸點輸出模塊（250VAC/0.8A，常開）
J7 雙繼電器觸點輸出模塊（250VAC/0.8A，常開）
J8 繼電器觸點輸出模塊（250VAC/3A，常開+常閉）
J9 繼電器觸點輸出模塊（250VAC/0.8A，常開+常閉）
S2 光電隔離RS232 通訊模塊
S4 光電隔離RS485 通訊模塊
V6 隔離的12V/50mA 饋電輸出模塊
V7 隔離的24V/50mA 饋電輸出模塊
