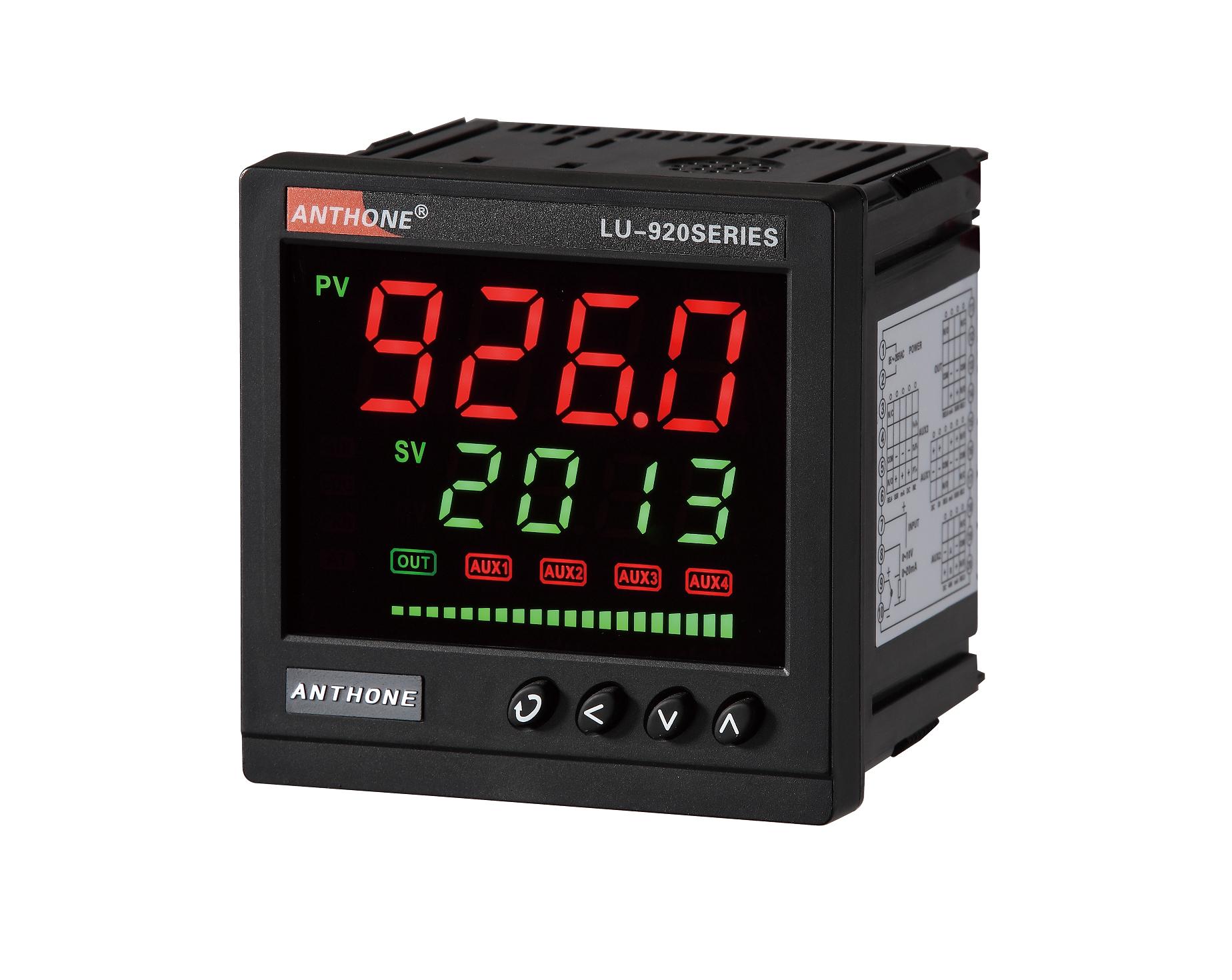

LU-928M 記憶型手操器是一種采用全新設計理念的高性能、高可靠性智能型工業調節儀。主要用于窯爐的溫度控制，可省去伺服放大器直接驅動執行結構，廣泛應用于化工、陶瓷、玻璃等行業。
一、概述
LU-928M 記憶型手操器是一種采用全新設計理念的高性能、高可靠性智能型工業調節儀。主要用于窯爐的溫度控制，可省去伺服放大器直接驅動執行結構，廣泛應用于化工、陶瓷、玻璃等行業。
主要特點：
采用先進的ARM 處理器，處理速度快，接口部件簡單，可靠性穩定性強。
控制輸入（調節器輸入信號）可任意設定為0~10mA，4~20mA 標準電流或0~5V、1~5V 標準電壓等。兼容多種閥位反饋信號，標準電壓、標準電流、三線電位器等。并具有虛擬閥位反饋功能，省去連接閥位反饋信號，通過相關閥位參數設置，自動跟蹤閥位狀態。帶有手動、自動信號輸出，也可接受調節儀事件信號（干接點）輸入。具有閥位死區功能，死區范圍可寄存器設定。并可通過寄存器進行閥位上下限設定，以及閥位校正。可通過變送源參數設置，實現控制輸入信號或閥位反饋信號的變送功能。
雙排4 位數碼管加20 線光柱顯示，人機交互操作，簡單易用。即插即用模塊化結構，豐富的輸出規格，適用于各種應用需要。
采用標準MODBUS 通訊協議，通用性強，可靠性高?？垢蓴_性能強，通過工業三級電磁兼容測試要求。
二、主要技術指標
控制信號、反饋信號輸入規格及量程范圍：
標準毫伏信號：自定義0~100mV
標準電阻信號：自定義0~500 歐姆
標準電壓信號：0~10V、0~5V、1~5V、自定義0~10V
標準電流信號：4~20mA、0~10mA、自定義0~20mA
三線電位器：10K 歐姆以下電位器
測量精度：0.2 級（±0.2%FS±1 個字）
采樣分辨率：1 個字
采樣周期：0.5 秒
控制方式：手動控制、自動控制、硬手操控制
輸出方式：正轉、反轉繼電器輸出（250VAC/0.8A，常開）。
正轉、反轉可控硅無觸點輸出
模擬信號輸出
事件輸入：手動、自動狀態切換。閉合切換到手動，斷開切換到自動
事件輸出：手動、自動狀態信號。報警導通為手動，報警取消斷開為自動
電源電壓：85~265VAC
整機功耗：小于4W
使用環境：溫度-10~+60℃，濕度0~80RH%
三、輸出接口模塊
D1 開關量信號干接點隔離輸入模塊
I5 光電隔離的模擬量電流輸出模塊
U5 光電隔離的模擬量電壓輸出模塊
J7 雙繼電器觸點輸出模塊（250VAC/0.8A，常開）
J8 繼電器觸點輸出模塊（250VAC/3A，常開+常閉）
J9 繼電器觸點輸出模塊（250VAC/0.8A，常開+常閉）
S2 光電隔離RS232 通訊模塊
S4 光電隔離RS485 通訊模塊
T7 光電隔離的雙路可控硅過零觸發模塊
V6 隔離的12V/50mA 饋電輸出模塊
V7 隔離的24V/50mA 饋電輸出模塊
